螺桿式冷水機組

返回列表 發布日期： 2022-06-10 瀏覽量：2599

機組介紹：

CSRH-.C-Y水冷螺桿冷水機組是克萊門特的高溫高效節能環保型產品，選用HFC134a專用螺桿壓縮機及新型非對稱換熱器，使系統最優化匹配，在滿負荷效率及部分負荷下均能高效運行。機組能把冷凝廢熱部分、全部回收利用，實現一機多用，體現節能。采用先進W3000微電腦控制器，控制及保護功能齊全。

拓展功能：

1-半封閉雙螺桿壓縮機 2-冷媒R22 3-制冷 4-部分熱回收 4-全部熱回收

整體框架結構描述：

1. 機組的整體框架及底板均采用外表面已做聚脂噴涂處理的鍍鋅鋼板制成，使機組整體不宜生銹。
2. 機組結構布置方便、緊湊、簡捷。壓縮機、蒸發器及冷凝器上下分層設置，其他制冷部件沿框架外圍設置，方便用戶充分掌握機組的運行狀態，對蒸發器及冷凝器在運輸、機房安裝及日常運行過程中起到有效的保護作用并且使維護更加方便。機組內的布置經過三維立體優化設計，布置緊湊，優化后的外形比例，需要的維護檢修空間小，占用機房面積小，顯著節省空間。

壓縮機描述：

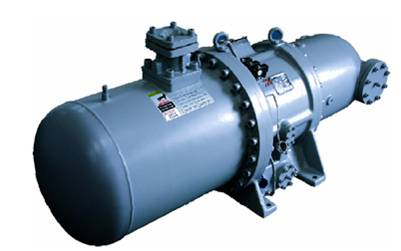

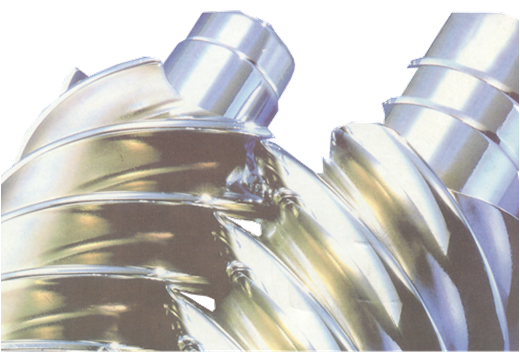

1. 螺桿：半封閉雙螺桿式壓縮機，不僅運轉平穩，精密的壓縮機轉子間隙，更使高低壓側泄漏減至最少，從而提高了壓縮機效率，COP值高。
2. 轉動軸承：航空級軸承，堅固耐磨。通過優化轉矩分布和降低前后壓差，同時減小了軸向扭矩和徑向扭矩，改善軸承受力，有效延長壽命。
3. 油分離器：壓機內置三級高效油分離器，即使在非常高排氣速度下也確保極高的分油效果，通過改進供油潤滑方式，有效降低了排氣含油量和排氣過熱度，從而進一步提高油分離效果。
4. 無級調節：通過滑閥進行能量控制，可以使制冷量在10%--100%范圍內無級調節。

蒸發器描述：

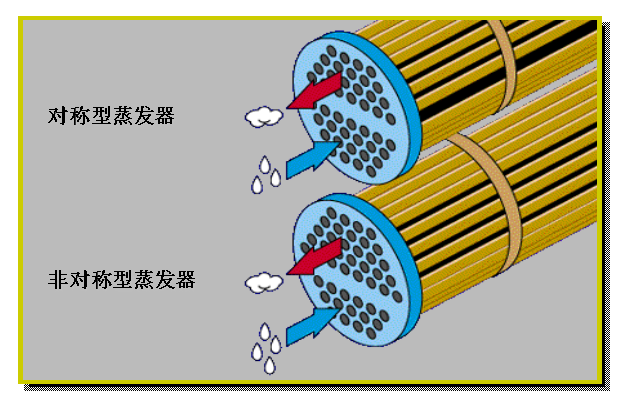

1. 采用殼管式非對稱結構設計，即氣態、液態制冷劑通過傳熱銅管流通截面積不同，使制冷劑無論在液態或氣態時都在最佳、均勻的流速下循環運行，因而不僅使冷媒能夠充分蒸發，又使回路的循環阻力減小。

2. 與對稱式結構相比，非對稱蒸發器不僅具有更高換熱效率，而且其也具有更高回油效果。

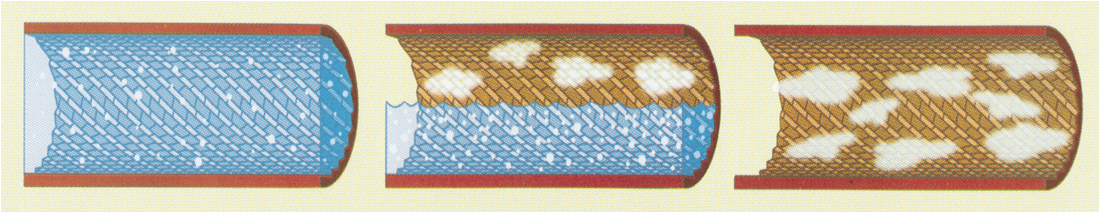

3. 高傳熱效率渦旋狀內螺紋銅管，增加換熱面積和制冷劑擾動，提高換熱效果。

4. 蒸發器設計、制造、檢驗等均符合GB/150《鋼制壓力容器》、JB/4750《制冷裝置用壓力容器》等壓力容器國家標準和法規。

冷凝器：

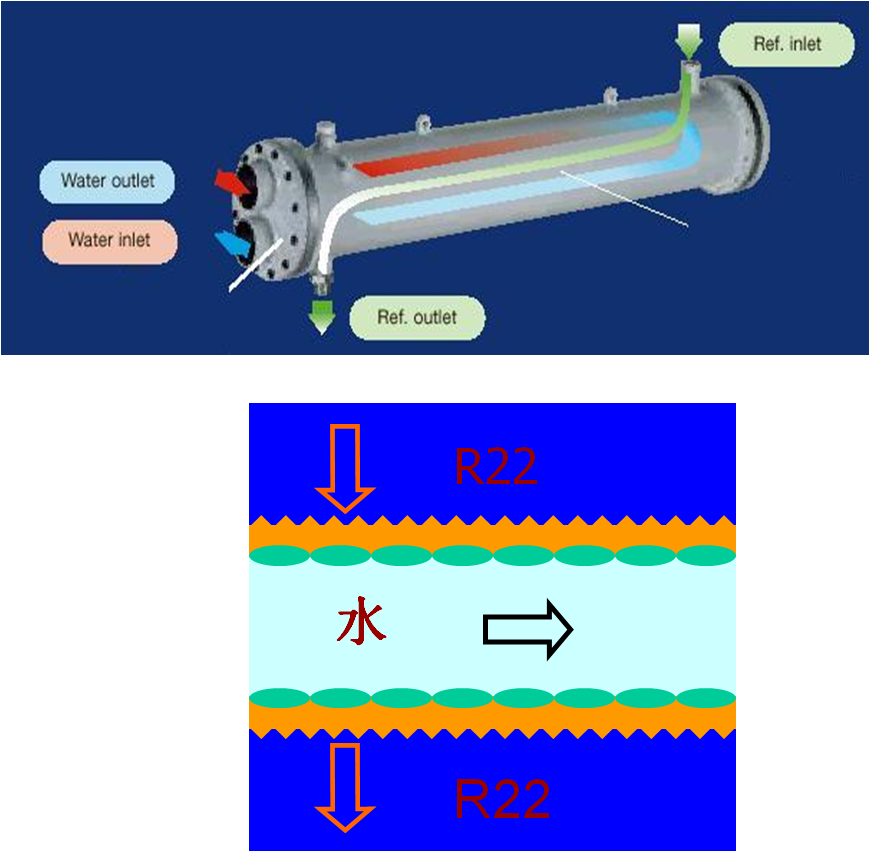

1. 殼管式熱交換器采用高效的雙螺紋銅管，提高了殼側制冷劑以及管側冷卻水間的熱交換效果，比普通傳熱銅管換熱效率提高達30%左右。

2. 冷凝器采用獨特的進氣方式，均勻分配制冷劑的流量，延長冷凝距離，使換熱效果達到最佳。也增大機組過冷度，從而能有效地提高機組循環效率。 3. 冷凝器設計、制造、檢驗等均符合GB/150《鋼制壓力容器》、JB/4750《制冷裝置用壓力容器》等壓力容器國家標準和法規。

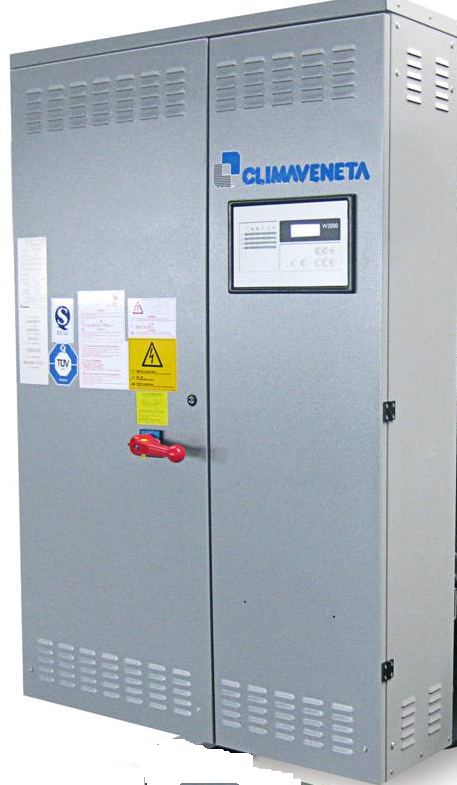

控制柜：

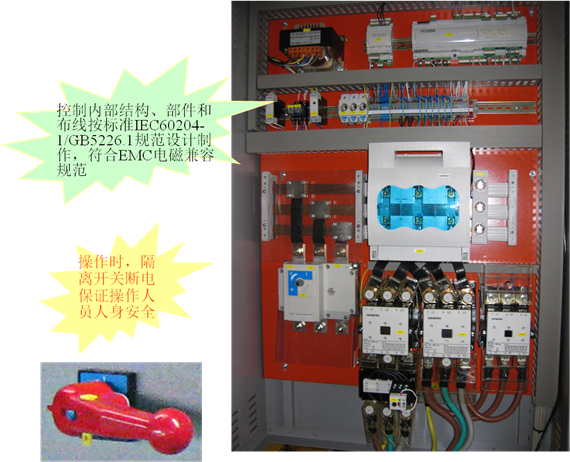

1. 機組啟動及微電腦控制部分集成于同一控制柜體，位于機組前端，便于現場操作人員在機房?jī)?nèi)及機組間的操作，所有電器部分的維修均可在機組的前部進行。

2. 電器控制箱為優質鋼板壓制成，外表面已做鍍鋅噴粉處理，使其耐氣候性好，并能夠有效保護機組電氣部件。

3. 為了操作人員的安全性，主機一旦接通電源，操作人員將無法打開控制與電器部件的隔離板，以確保操作人員的安全。

控制系統：

采用新型控制系統，具有良好的人機界面，優良的控制調整功能、較強的擴展能力、監控管理能力和極強的兼容性。多個擴展配件，增加遠程和群控功能。

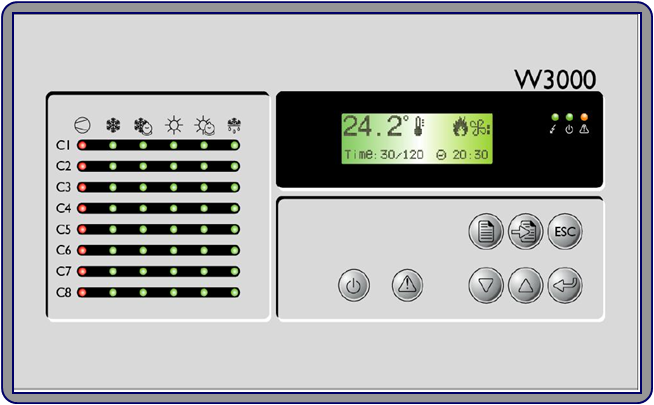

1. 友好人機界面：操作屏嵌入機組，方便的操作、良好的保護。全電腦自動控制，實現無人操作。直觀LCD界面，多語言多菜單顯示數據和參數調整，按照克萊門特傳統，壓機狀態和參數另具有單獨的直觀顯示，運轉情況一目了然。

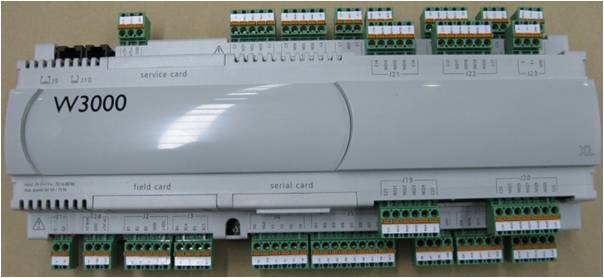

2. 機組控制與運行管理：先進的W3000 微電腦智能控制系統，內置克萊門特特殊設計的控制算法，更加突出機組的節能性和可靠性：FIFO 壓縮機運行時間均衡功能，延長整機壽命；自動負荷調整輸出功能，節能節電；通過與壓縮機的減載系統相配合，實現25-100%無級調節；運行參數調整和設定，適應不同環境應用；溫度壓力保護采用模擬量測量，可以預測預防故障發生，增加可靠性。

3. 網絡通訊和樓宇控制功能：支持樓宇控制連接?？梢赃B接如MODBUS、LONWORKS、BACNET等常見的樓宇控制系統。

4. FWS Internet網絡服務器：微電腦智能控制器可以選配克萊門特 FWS 網絡服務器，通過局域網或Internet網絡監測、參數設定與調整和控制機組運行。

5. 故障保護、報警和分析能力微電腦智能控制器具有完善的故障保護、報警、記錄和分析功能，具有高低壓開關、缺相、逆相、過載、過流、過熱、排氣溫度、水流、防凍等保護功能，并實現故障的記錄、報警顯示，獨有“Black Box”黑匣子故障記錄、分析系統，可以記錄400 個故障和每次故障發生前的200 多個現場數據，在故障發生后用來進行故障診斷，快速排除故障，提高技術支持效果。通過連接克萊門特Ser vice 遠程服務程序，還可以在故障發生前發現潛在故障并進行妥善的預防處理，防患于未然。
